ＡＴ９０Ｓ１２００を使い、秋月で販売している１６桁２行表示のＬｃｄに RS232C
　　の受信データを表示させるプログラムのサンプルです、ライターのテストの為に書い
　　たプログラムであり、９６００ボーにしか対応していません。
　　また、表示は表示プログラムサンプルをそのまま使用しています

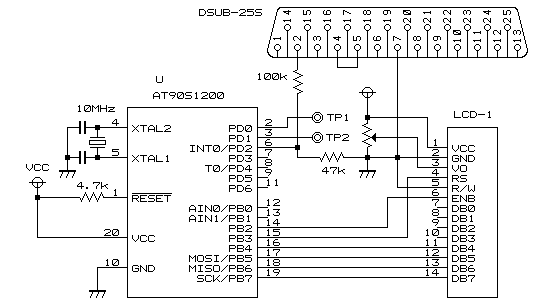

・回路図

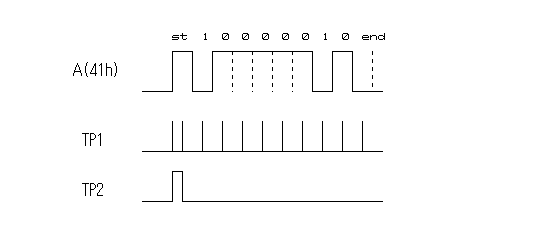

・動作

　　スタートパルスの立ち上がりで、ＩＮＴ０割込みが掛かり、タイマー割り込みを開始
　　します。最初のタイマー割込みは１/２ビットサイクルでスタートパルスのレベルの
　　チェックを行ないます、Ｌｏｗの場合はノイズで有る為、待機状態に戻します。
　　Ｈｉｇｈレベルの場合は受信を開始します次からは１ビットサイクルのタイマー割り
　　込みを行ない、ビットデータを受信します。ＴＰ１とＴＰ２に割込みが掛かった時に
　　パルスが出力します。

・ビットサイクルの求め方

　　ビットサイクルは以下のように計算します。

	１ ÷ ９６００ボー ＝ １０４μｓ

　　タイマー設定値の計算
　　　1. 基本クロック時間

	１ ÷ １０ＭＨｚ ＝ ０.１μｓ

　　　2. タイマークロックを ＣＫ/８ に設定します。

	０.１μｓ Ｘ　８ ＝ ０.８μｓ

　　　3. タイマー設定値（アップカウンタ）

	１０４μｓ ÷ ０.８μｓ ＝　１３０
	２５５ ― １３０ ＝ １２５
	２５５ ― （１３０ ÷ ２）＝ １９０



・ボーレートの変更のやり方

　　上記の計算を行ない、ソースファイルを変更してください。


　　タイマー基本クロックの変更はソースファイル１８１行目


	;** 割込み初期化 **
		ldi	temp1,$03
		out	MCUCR,temp1		; int0 立ち上がり設定
⇒⇒⇒		ldi	temp1,$02
		out	TCCR0,temp1		; intt ck/8 設定
		ldi	temp1,$40
		out	GIMSK,temp1		; int0 割込み可設定
		sei				; グローバル割込み許可

　　１/２ビットサイクルの変更はソースファイル２７３行目


		ldi	rx_cnt,0		; 受信カウンター = 0
		ldi	rx_buf,0		; 受信バッファー = 0
⇒⇒⇒		ldi	itemp1,190
		out	TCNT0,itemp1		; スタートパルス時間セット
		ldi	itemp1,$02
		out	TIFR,itemp1		; タイマーフラグリセット
		out	TIMSK,itemp1		; タイマー割込み許可


　　ビットサイクルの変更はソースファイル２９１行目

		sbi	PORTD,test_d0
		cbi	PORTD,test_d1

⇒⇒⇒		ldi	itemp1,125
		out	TCNT0,itemp1		; ビット間パルス時間セット

		cbi	PORTD,test_d0






・アセンブラ

　　アトメル社のホームページからダウンロードしたアセンブラ（Ｖｅｒ１．３）で
　　作成しています



・最後に

　　疑問点等があればメールをください。出来る限りお答えするようにします。

　　このプログラムは、フリーウェアーなので、自由に配布可能です。使用者自身の
　　責任でご使用下さい。

　　「このソフトによってどのような損害が出ても私は責任を負いかねます。」






＊AT90S1200 RS232 表示ソフト＊−−at90rs_0.lzh ( 約１０ｋＢｙｔ )




ファイル内容

	at90rs_0.asm	ソースファイル
	at90rs_0.hex	書きこみ用ヘキサファイル
	at90rs_0.gif	回路図
	at90rs_1.gif	ＴＰ１，２波形図
	readme.txt	説明ファイル
