概略

バーコードにもいくつかのの規格が有りますが、今回はその中のＮＷ−７という規格に
対応したハンドスキャン方式のバーコードリーダーの試作です。

ＮＷ−７の規格は７ｂｉｔコードとなっており、１キャラクタが４本の黒バーと３本の
白バーで出来ており細エレメントを０、太エレメントを１とします。キャラクタ間は細
エレメントの幅以上となっています。使用できるキャラクターは０〜９−＄：／，＋の
１６種で、それとスタートキャラクタとストップキャラクタに使用するためのＡ〜Ｄの
４種が有ります。

センサーユニット


センサー部は、ＬＥＤの先にレンズをつけて集光してバーコードを照らしその反射をホ
トトランジスターで受けています。このスポットをレンズにより０．２ｍｍ程度まで絞
ることが出来れば理想なのですが、光学の知識が無いものでどうやってもうまく行かな
いため今回は、バーコードをなぞる部分に０．８ｍｍの穴をあけたプラスチック板を張
り付けました、この穴の大きさを０．５ｍｍにしたところホトトラの出力が下がりすぎ
てうまくいきませんでした。この穴が大きいため標準的な大きさのバーコードだと読む
ことが出来ず、２倍程度の大きさにする必要が有ります。サンプルに入っているのチェ
ックようのバーコードを印刷した時に、７キャラクターで約４ｃｍ程度にする必要が有
りました。また最低１．５倍印字で３．５ｃｍでどうにか読むことが可能でした。
このセンサーを、手でもってバーコードをなぞることでバーコードを読むことが出来ま
す。

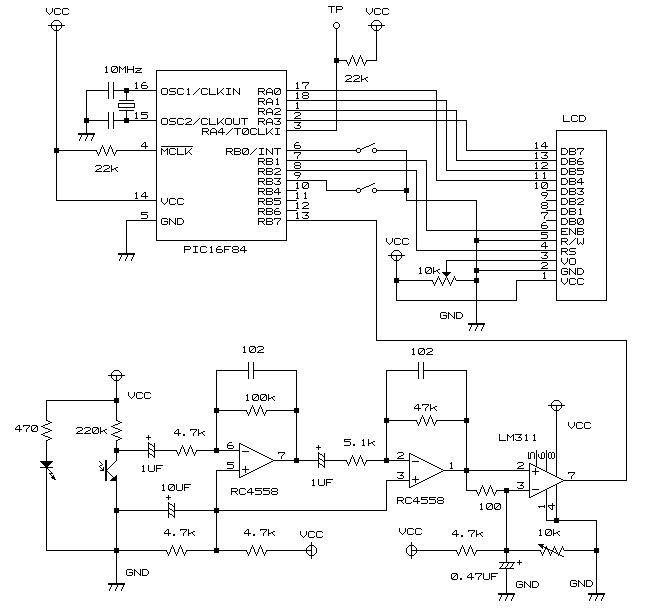

回路図−１

アナログ部は、オペアンプで２段増幅した後コンパレータを通してＰＩＣにいれます、
コンパレータの基準レベルはオペアンプの出力でレベルをダイナミックに変化させてい
ます、これは細バーが多い部分と太バーが多いところではアンプの出力のレベルが変化
することに対応するためです。アンプのゲインはセンサーによりかなりシビアに調整し
ないとうまく読めないようです、アンプは出来るだけ飽和させない方がうまく行きまし
た出力波形を確認しながら細かく調整を行う必要が有ります。

スタートコードの最初は必ず細バーとなっていますから、最初に検出したパルスの時間
をそのまま基準にし、次からはこれより長いパルスを１とし短いと０と判定します。２
発目以降は細バーの１．５倍、太バーの０．７５倍を基準値として順次入れ換えていき
判定を行います。このとき白バーと黒バーで別々に基準値を持たしてあります。
読み終わった後ビットデータをキャラクタに変換し次にスタートキャラクターとストッ
プキャラクターを取り除いて出力します。この時エラーが有った場合は出力しません。

デバックモードにすると、スタートキャラクタとストップキャラクターを付けたまま出
力します。ビットモードにするとキャラクタに変換せずにバーコードのビットデータの
まま１６進数で出力します。
プログラムは、ＲＳ２３２Ｃ出力になっているものと、秋月で販売している１６桁２行
表示のＬＣＤ出力になっているものの２種類が有ります。ＲＳ２３２Ｃ出力のタイプに
は通信速度の切り替えと、改行コードをＣＲのみかＣＲ＋ＬＦにするかの切り替えと、
ＣＳがノンアクティブの場合にアクティブになるまで待つかデータを破棄するかの切り
替えと、電源ＯＮ時にロゴデータを送信するかしないかの切り替えスイッチがつきます
これは、それぞれのソースファイルの最初に書いてありますからよく読んでください。

ソースファイルはＭＰＡＳＭを使用しアセンブルしています。コンフィグレジスターの
設定はソースファイルに書いてありますが、ＯＳＣはＨＳ、パワーアップタイマーＯＮ
ウオッチドックタイマーＯＦＦとします。



最後に

　　疑問点等があればメールをください。出来る限りお答えするようにします。

　　このプログラムは、フリーウェアーなので、自由に配布可能です。
　　使用者自身の責任でご使用下さい。

　　「このソフトによってどのような損害が出ても私は責任を負いかねます。」

ファイル内容

	nw7red03.asm		ＬＣＤ出力ソースファイル
	nw7red03.hex		上記Ｈｅｘファイル
	nw7red10.asm		ＲＳ２３２Ｃ出力ソースファイル
	nw7red10.hex		上記Ｈｅｘファイル
	nw7red01.gif		ＬＣＤ出力回路図

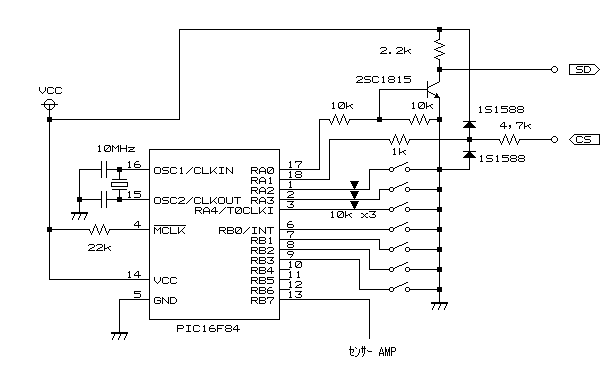

	nw7red10.gif		ＲＳ２３２Ｃ出力回路図
	barcode0.gif		テストようバーコードサンプル
	readme.txt		説明
