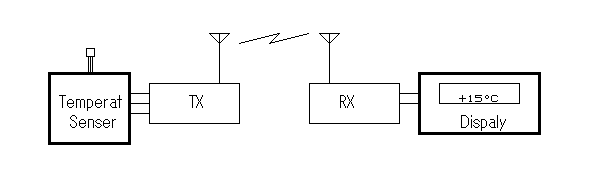

概略
遠く離れた場所の温度を測定するために、測定ユニットはＰＩＣ１６Ｃ７１５を使い
測定した温度をＤＴＭＦ（プッシュホンのトーン信号）で出力します。その信号を送信
機を使い電波で飛ばします。
受信機でＤＴＭＦ信号を受けて表示ユニットで温度を表示します、また表示ユニットは
高温と低音の温度アラームとデータが一定時間受信できなかった場合のデータアラーム
の３種類のアラーム検出を行っておりブザー音で知らせます。
規格
0ﾟC 〜 60ﾟC (-10ﾟC 〜 80ﾟC) 0.5ﾟC ステップ
測定間隔 ＪＰ-２ （調整モード時連続）
送信コード
# XXXX # A or B XXX C X [ XXXX ] X
ID ﾌﾟﾗｽ/ﾏｲﾅｽ 温度データ データＮｏ チェックビット
C = 小数点 ↓
|<---- 12 [16] byt (4bit) 加算 = cd_reg ---->| 0 - cd_reg = cd_reg

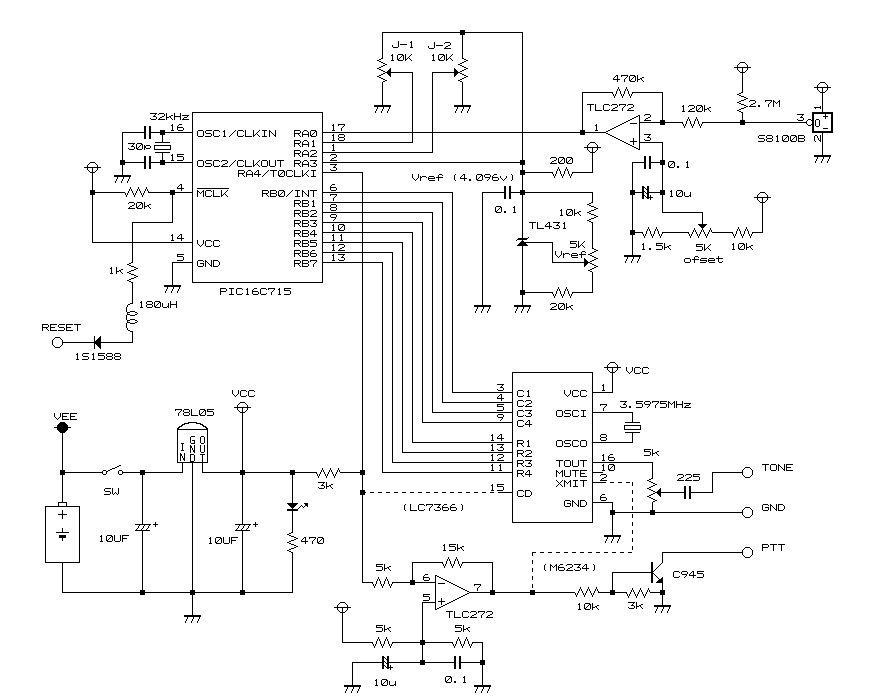

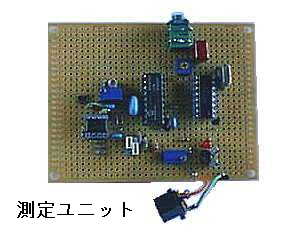

測定ユニット回路図
◎ ＪＰ-１
ＤＴＭＦＩＣ、データＮｏ送信設定 Ｖｒｅｆ／４ ステップ
0 == M6234,Ｎｏ無し 1 == M6263,Ｎｏ有り
2 == LC7366,Ｎｏ無し 3 == LC7366,Ｎｏ有り
（データＮｏ有りは同一データ１分おき２回送信）
＊ 下記表示ユニットを使用する場合はＮＯ有りにすること ＊
◎ ＪＰ-２
送信時間切り替え Ｖｒｅｆ／８ ステップ
0 == 連続（調整時） 1 == ２分おき
2 == ５分おき 3 == １０分おき
4 == １５分おき 5 == ３０分おき
6 == １時間おき 7 == ２時間おき
＊ 表示ユニットのデータアラームの時間も合わせて変更すること。！ ＊
−−− 測定ユニット設定方法 −−−
測定ユニットのＪＰ-１及びＪＰ-２の設定はヴォリュームによって設定を行います、
ＪＰ-１はＶｒｅｆを４等分、ＪＰ-２はＶｒｅｆを８等分した電圧を境にしてＡ／Ｄ
の出力をソフトで判定を行っています。そのため調整が終了してから計算を行ってか
ら設定のＶＲを合わせなおして下さい。
Ｖｒｅｆが理論値の４．０９６Ｖの場合の設定電圧値を書いておきます。
ＪＰ-１ ＪＰ-２
０ ｍｉｎ ｍｉｎ
１ １．５ｖ ０．７ｖ
２ ２．５ｖ １．３ｖ
３ ｍａｘ １．８ｖ
４ ２．３ｖ
５ ２．８ｖ
６ ３．３ｖ
７ ｍａｘ
−−− 送信ユニットのＩＤの設定方法 −−−
ソースファイルの先頭の"id2_vr" "id1_vr"をの値を書き換えてアセンブルします。
;**********************************************************************
; --- 識別ＩＤ設定 （２進化１０進数）---
id2_vr equ 0x10 ; （上位桁）
id1_vr equ 0x27 ; 識別ＩＤ設定 （１０２７）
; ！！１個ずつ違った数値にして下さい ！！
;
;**********************************************************************
−−− 測定温度調整方法 −−−
概略
調整はセンサーアンプのオフセットヴォリュームとＡ／Ｄの基準電圧（Ｖｒｅｆ）
のヴォリュームの２個を使い合わせます。
温度を変化させた場合、最低３０分以上おいてから調整するようにして下さい。
１・Ｖｒｅｆを最初に、４．０９６Ｖに調整しオフセットＶＲにより室温に合わせま
す。
２・なるべく０度に近い低温度でオフセットＶＲで正確に調整します。
３・次に５０度程度にし、Ｖｒｅｆ ＶＲを調整します。この時、表示が基準よりも
高い場合は、基準よりも０．５度から１度低く調整します。又表示が基準よりも
低い場合は、基準よりも０．５度から１度高く調整します。
４・再度、なるべく０度に近い低温度でオフセットＶＲで正確に調整します。
５・上記 ２・から４・の調整を２かいから３かい繰り返し調整を行います。
バージョン履歴
Ver0.2E
自動リセット実行にて１分誤差が出るバグを修正、正式バージョン
Ver0.2D
自動リセット実行にて１分誤差が出るバグを修正、
Ver0.2C パッチ当てバージョン
Ver0.2C
全タイマーメモリーのデータ異常のチェックを追加、
データ異常時リセットを実行
Ver0.2B
２４時間に１度自動リセット実行
Ver0.2A
クロックを３２ｋＨＺに変更し省電力化
送信時間切り替えを８ステップに変更
データＮｏ送信可能（４桁リングカウンター）
初回測定を割り込みにて起動（調整モード以外）
ウオッチドックタイマー有効
Ver0.1B
０度の時の異常表示バグ修正
Ver0.1A
スタートバージョン

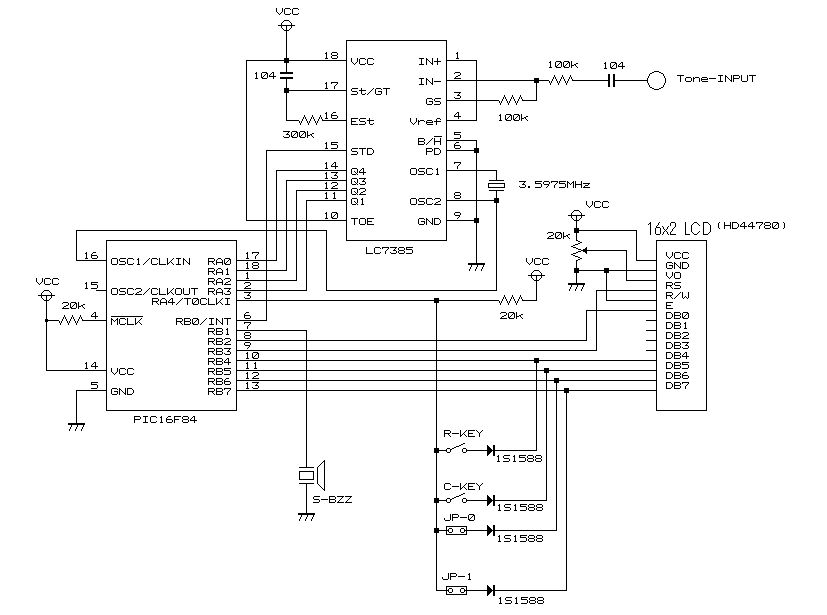

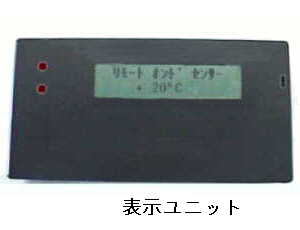

表示ユニット回路図
◎ Ｒ Ｋｅｙ
通常モード時 アラームブザーリセット
設定モード時 高低切り替え、設定値確定Ｋｅｙ
◎ Ｃ Ｋｅｙ
通常モード時 アラームブザーリセット
設定モード時 アップＫｅｙ（Ｋｅｙリピート有り）
◎ ＪＰ-０
ｏｎ ---- 識別ＩＤ設定モード
◎ ＪＰ-１
ｏｎ ---- 外付けブザーモード
＊＊ アラーム設定モード ＊＊
Ｒ Ｋｅｙを押したまま電源ｏｎ、Ｋｅｙをはなすとアラーム設定モード
になります。最初に低温アラーム設定になります、Ｃｋｅｙを押すと、設
定値が、０．５゜Ｃステップでアップします。８０゜Ｃになると次は、
−１０．０゜Ｃに戻ります。低温アラームの設定を完了したらＲｋｅｙを
押すと高温アラーム設定となります。低温と同様にセットします。高温ア
ラームの設定が完了しましたら、再度Ｒｋｅｙを押すと２秒待ったあと通
常モードに戻ります。
＊＊ ＩＤ設定モード ＊＊
ＪＰ-０をｏｎしたまま電源ｏｎしますと、ＩＤ設定モードになります。
測定ユニットを接続します、そうして測定ユニットの電源をｏｎにすれば、
受信したデータのＩＤを自動的に設定し、表示します。
＊＊ データアラームの時間の変更 ＊＊
ソースファイルの先頭の"vr_armtime3"の値を書き換えてアセンブルします。
;=======================================================================
; 無信号アラームチェック時間 （送信側 に合わせて設定）
vr_armtime3 equ 11 ; 11分 （1 = 1分 最大255分）
;========================================================================
＊＊ 表示サンプル ＊＊
・通常モード
------------------ ------------------
|*ﾘﾓｰﾄ ｵﾝﾄﾞ ｾﾝｻｰ*| |*ﾘﾓｰﾄ ｵﾝﾄﾞ ｾﾝｻｰ*|
| Ver2.0D Tomcat | | + 17.5ﾟC |
------------------ ------------------
電源ｏｎ データ受信
・通常モードアラーム表示
リセットＫｅｙをｏｎするまでブザーが鳴ります、ただし表示は次の
データを受信するまで変わりません。
------------------ ------------------
|*ﾘﾓｰﾄ ｵﾝﾄﾞ ｾﾝｻｰ*| |*ﾘﾓｰﾄ ｵﾝﾄﾞ ｾﾝｻｰ*|
|+ 9.5ﾟC *Low * | |+ 31.0ﾟC *High* |
------------------ ------------------
低温アラーム 高温アラーム
------------------ ------------------
|*ﾘﾓｰﾄ ｵﾝﾄﾞ ｾﾝｻｰ*| |*ﾘﾓｰﾄ ｵﾝﾄﾞ ｾﾝｻｰ*|
|******ﾟC *Data* | |######ﾟC *Data* |
------------------ ------------------
タイムアウトアラーム データ異常アラーム
（一定時間データが来ない） （チェックコードは正常）
・アラーム設定モード表示
------------------ ------------------
|*ﾘﾓｰﾄ ｵﾝﾄﾞ ｾﾝｻｰ*| |*ﾘﾓｰﾄ ｵﾝﾄﾞ ｾﾝｻｰ*|
| *Low * +009.5ﾟC| | *High* +031.0ﾟC|
------------------ ------------------
低温アラーム 高温アラーム
・ＩＤ設定モード表示
------------------
|*ﾘﾓｰﾄ ｵﾝﾄﾞ ｾﾝｻｰ*|
|#1027 |
------------------
バージョン履歴
Ver2.0F (1999/04/01)
リモート温度計用、タイマーアラーム時間バグ修正
Ver2.0D
リモート温度計用、ＣＰＵ暴走対策としてウオッチドックタイマーで
自動リセット機能を追加
Ver2.0A
データＮｏ有り受信バージョン
Ver1.0B
アラーム時間設定最大値値変更
Ver1.0A
スタートバージョン
表示ユニットＮＥＷタイプ
最高、最低温度を表示するようにしました。これに伴い、高温低温の
アラームは廃止しました。ただし、データアラームは残しています、
追加機能としてアラームが発生した後、次のデータを正常に受信する
とブザーを自動でストップするようにしました。そしてその次の正常
データ受信で表示も通常表示に戻します。
＊＊ 表示サンプル ＊＊
・通常モード
------------------ ------------------
|*ﾘﾓｰﾄ ｵﾝﾄﾞ ｾﾝｻｰ*| | + 17.5ﾟC |
| Ver3.0A Tomcat | |Hi+27.5 Lo+17.0|
------------------ ------------------
電源ｏｎ データ受信
・通常モードアラーム表示
------------------ ------------------
|******ﾟC *Data* | |######ﾟC *Data* |
|Hi+27.5 Lo+17.0| |Hi+27.5 Lo+17.0|
------------------ ------------------
タイムアウトアラーム データ異常アラーム
（一定時間データが来ない） （チェックコードは正常）
・ＩＤ設定モード表示
------------------
|*ﾘﾓｰﾄ ｵﾝﾄﾞ ｾﾝｻｰ*|
|#1027 |
------------------
その他
強力な電波を出すと電波法に違反します。必ず電波法を守り周りに迷惑を
かけない様に注意して実験を行ってください。
最後に
疑問点等があればメールをください。出来る限りお答えするようにします。
このプログラムは、フリーウェアーなので、自由に配布可能です。
使用者自身の責任でご使用下さい。
「このソフトによってどのような損害が出ても私は責任を負いかねます。」
＊ 無線温度計ソースファイル＊−−tpsn-a02.lzh ( 約４７ｋＢｙｔ )
ファイル内容
TPSEN02E.ASM --- 測定ユニットソースファイル
TPDSP20F.ASM --- 表示ユニットソースファイル（データＮｏ有り）
TPSEN02E.HEX --- 測定ユニット書きこみファイル
TPDSP20F.HEX --- 表示ユニット書きこみファイル
TPSENKIL.GIF --- 測定ユニット回路図
TPDSPKIL.GIF --- 表示ユニット回路図
README.TXT --- 説明ファイル
＊ 新温度計表示機ソースファイル＊−−tpdsp30a.lzh ( 約９ｋＢｙｔ )
ファイル内容
TPDSP30A.ASM --- 表示ユニットソースファイル（データＮｏ有り）
TPDSP30A.HEX --- 表示ユニット書きこみファイル
−−− 注意 −−−
・ 測定ユニットのＩＤ番号はソースファイルを書き換えて設定します。
・ 表示ユニットの無信号アラームチェック時間はソースファイルを書き換えて設定
します。
・ アセンブラは MPASM を使用、Optuons の Radix の Decimalをチェック
（コマンドライン版は /rdec のオプションを追加すること）
−−− 測定ユニットＣＰＵ書き込み設定 −−−
クロック設定 --------------- ＬＰ
パワーアップタイマー ------- Ｅｎａｂｌｅｄ
ウオッチドックタイマー ----- Ｅｎａｂｌｅｄ
ブラウンアウトリセット ----- Ｅｎａｂｌｅｄ
パリティチェック ----------- Ｄｉｓａｂｌｅｄ
−−− 表示ユニットＣＰＵ書き込み設定 −−−
クロック設定 --------------- ＸＴ
パワーアップタイマー ------- Ｅｎａｂｌｅｄ
ウオッチドックタイマー ----- Ｅｎａｂｌｅｄ
