概略
    ＰＩＣマルチメーカー対応赤外線リモコン受信器をバージョンＵＰした、学習方
　　式の５Ｃｈ出力赤外線リモコン受信機で、ＬＣＤ表示をやめて出力をトグル出力
　　とパルス出力（約１００ｍｓ）のプリセット方式。使用可能リモコンは家電標準
　　タイプのみです。

　　テレビ及びビデオ用赤外線リモコンの送信器から送信される、コードを記憶し出
　　力端子を制御することが出来ます。

　　家電製品協会ホーマットに準拠している送信器であれば、殆ど動作可能にしてあ
    ります、当方でソニー製マルチリモコン送信器で確認を行ったメーカーは、松下
    日立、東芝、ビクター、サンヨー、アイワ、フナイ、ＮＥＣ、富士通、パイオニ
    アのテレビリモコンで確認をしてあります。ただし、各メーカー共製造時期にに
    より、リモコンパルスの変調方式に違いが有るため全て使用出来るわけではあり
    ません。


使用方法

 １・リモコンコード登録方法

　　受信コードの学習は、パルス出力Ｃｈが有ると出来ません、その為まず電源を切
　　りデップＳＷを全てオフにしてから電源をオンします。

　　登録したいＣｈのデップＳＷをオンにするとモードＬＥＤが点灯します。
　　次に使用したいリモコンのボタンを押しセンサーに向かって送信ます、正常に受
　　信出来るとモードＬＥＤが約１秒間点滅して登録が行われます、ＬＥＤが再び点
　　灯状態になれば登録完了です。やり直す場合は、そのままリモコンボタンを押し
　　て送信すれば登録出来ます。
　　登録が出来たら、デップＳＷを元に戻せばモードＬＥＤが消灯して通常モードに
　　戻りますから正常に登録されたか確認を行います。

　　登録したリモコンのボタンを何度か押して、出力がトグル動作をするか確認を行
　　います、次にリモコンの他のボタンを押して、出力が動作しないことを確認すれ
　　ば終了です。うまく行かない場合は再度やり直してください、それでもうまく行
　　かない場合は、リモコンメーカーを変えてください。

　　そのまま続けて残りのＣｈの登録を上と同様に行います。５Ｃｈ全てのＣｈの登
　　録が終了すればデップＳＷを全てオフにして電源をオフします。



 ２・パルス出力モードの設定方法

　　パルス出力にしたいＣｈがある場合は電源がオフの状態で、そのＣｈのデップＳ
　　Ｗをオンのして、その状態で電源をオンして使用すればデップＳＷのオンしてい
　　るＣｈはパルス出力になります。

　　パルス出力モードにしたＣｈが１個でもあるとリモコンコードの設定は出来ませ
　　んから注意してください。

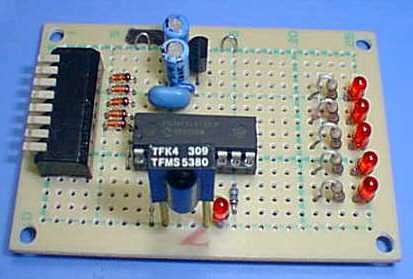

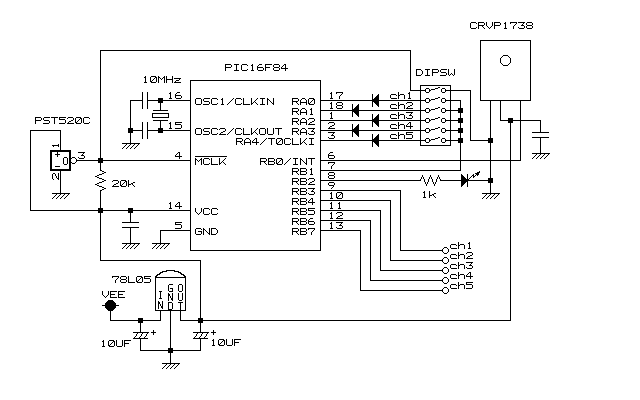

回路図

機能，規格

　　出力端子数		５チャンネル

　　出力制御		トグル動作（ｏｎ-ｏｆｆ切り替え）

　　　　　　　　　　　　シングルパルス（Ｈｉｇｈ　１００ｍｓ）


　　　　　　　　　　　　流れ込み電流　　１本あたり最大２５ｍＡ
					５本合計最大８０ｍＡ

　　　　　　　　　　　　流れ出る電流　　１本あたり最大２０ｍＡ
					５本合計最大５０ｍＡ

　　　　　　　　　　　　（注意　最大電流を越えないで下さい。！）

制限、その他

　　同じコードを複数登録した場合、一番若い制御出力のみが動作し、そのほかの制御
　　出力は動作しません、これは受信コードの照合が最初に合ったアドレスで終了する
　　ためです。

　　付属のソースファイルは、マイクロチップ社の mpasm.exe でアセンブルしていま
　　す。

　　ＪＮ３ＱＣＩさんが基板をおこし配布を予定しています


参考文献

	トランジスタ技術　１９９８年１２月号




最後に

　　疑問点等があればメールをください。出来る限りお答えするようにします。

　　このプログラムは、フリーウェアーなので、自由に配布可能です。
　　使用者自身の責任でご使用下さい。

　　「このソフトによってどのような損害が出ても私は責任を負いかねます。」

ファイル内容

	ai_rx01.asm  -----  逆学習リモコンソースファイル
	ai_rx01.hex  -----　　　上記　Ｈｅｘファイル
	ai_rx01.gif  -----　　　上記　回路図
	readme.txt   -----  説明ファイル



バージョン履歴

	Ver 0.1    01/01/20
	    スタートバージョン
